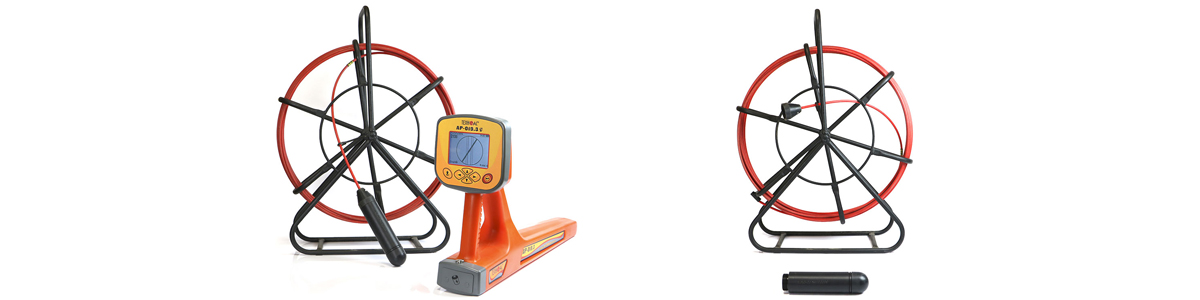

PVC非金屬管道定位儀309MAG

• 三個內置的傳感器使全向天線在大型液晶顯示器顯示電纜的方向發展
• 內置傳感器的數字測量深度和電流
• 精確定位的GPS / GLONASS模塊位于效用
• 迷你的電纜和桌面軟件上傳和處理的數據接收器
• 質量保證:1年

應用程序:

• PVC管位置深度高達10米,在512赫茲的頻率
• 電纜導管和通道跟蹤
• 管深度的測量
• GPS / GLONASS定位的定位路線



接收機ap - 019.3規范

參數	價值
準諧振頻率的過濾器	50 (60)/ 100 (120)/ 512 / 1024 / 8192/32768 Hz
Quasiresonant濾波器品質因數(Q)	不少于100
頻率范圍“寬帶”	0,04年8 kHz
頻率范圍“廣播”	8 - 40千赫
電動路徑的最大增益	> 100分貝
許多內置的傳感器	4
連接外部傳感器	dodk ci - 105 hp - 117 - 117, dki - 117(由?TECHNO-AC?)
靈敏度控制	汽車- 2 d顯示“路線”。 半自動或手動(可選)——“圖形”。 自動或手動(可選)——?2 f?模式。
確定路線的埋藏深度	自動模式路線0到9,99米
深度的判斷的準確性	±5%
測量當前接收到的信號	自動模式路線0.001到9,99 A
電流的測量精度的信號接收	±5%
支持節能(間歇性)模式的路線定位發電機	在結合使用路線定位發電機由“TECHNO-AC”(“脈沖”模式)
目測	液晶顯示器,320 x240焦油。 ,LED照明
誘導參數	——參數設置和控制; - 2 d路線位置相對于設備的可視化; ——圖像傳感器的信號電平; ——線路埋深; ——信號電流。
內置音頻信號發射機-合成聲音HM -聲音指示按鈕緊迫
電源	4 - 7 V (C類型的4個元素)
連續工作一個完整的堿性電池	不少于20小時
存儲/操作溫度范圍	-30 - 60°С/ -20 - 60°С
房子的保護程度	IP54
維	330 x140x700毫米
重量	2、4公斤

MAG-05.Х.ХХ Specifications

參數	價值
發射機頻率	512赫茲
直徑管發射機	40毫米
管發射機的重量	318 g + -20 g
管發射機操作時間	5個小時
推動桿電纜牽引系統的直徑	6毫米
額外的電線電纜外徑	2毫米

The set of pipe transmitter MAG-05.1.ХХ contains

• 電纜牽引系統
• 便攜式管發射機MAG-05
• 蓄電池
• 充電器

設置索引	牽引索的長度(米)
MAG-05.1.20	20.
MAG-05.1.40	40
MAG-05.1.80	80
MAG-05.1.100	One hundred.

設置索引	牽引索的長度(米)	額外的鋼絲繩的長度(米)
MAG-05.2.20	20.	30.
MAG 05.2.40	40	50
MAG 05.2.80	80	90
MAG 05.2.100	One hundred.	110
關于PVC非金屬管道定位儀309MAG的操作及資料，更多內容請咨詢我們的商務經理。
